01/07

Mon

2008

ロボット相撲 更新中

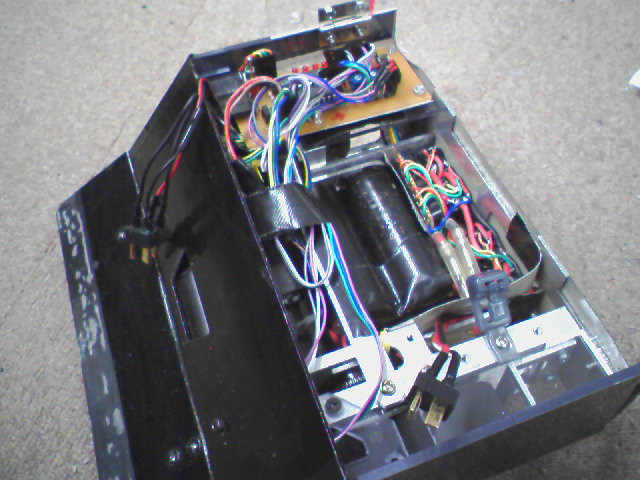

2007全日本ロボット相撲大会用の機体 北信越・関東大会に参加。
四股名:LineL(ラインライブ)



結果は共に2回戦敗退。しかも1回戦目は不戦勝。
(ノД`)一回も勝ってねぇのかよ!!!

大会前にCPUが焼けるトラブルでRY3048F-oneからtini2313にコンバートし、回路面でかなりの劣化版になってしまった

―――――全般―――――

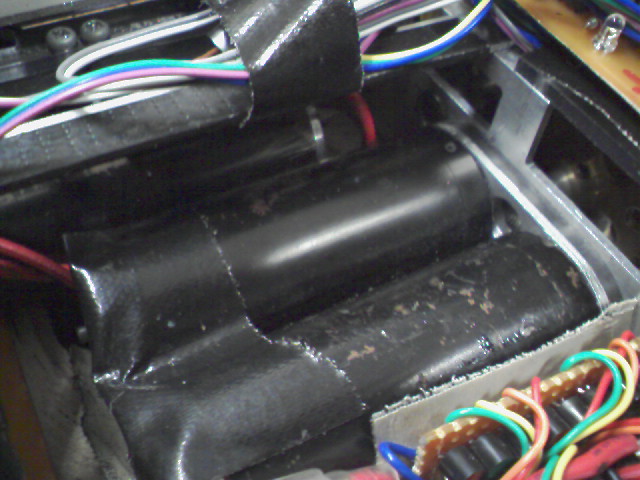

 電源::33.3V  1000mAh以上 (リチウムポリマーバッテリー11.1V×3)
 車輪タイプ:4輪
 重量:2300g
 ホイルベース:40mm




競技的に重量が余っているのは論外。勝つ気がないとしか思えない

(´・ω・`)…
(´;ω;`)色々大変だったんです!!!

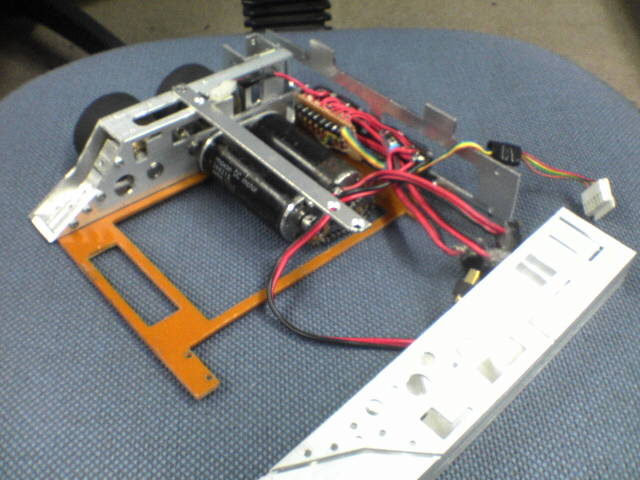

―――――駆動系―――――

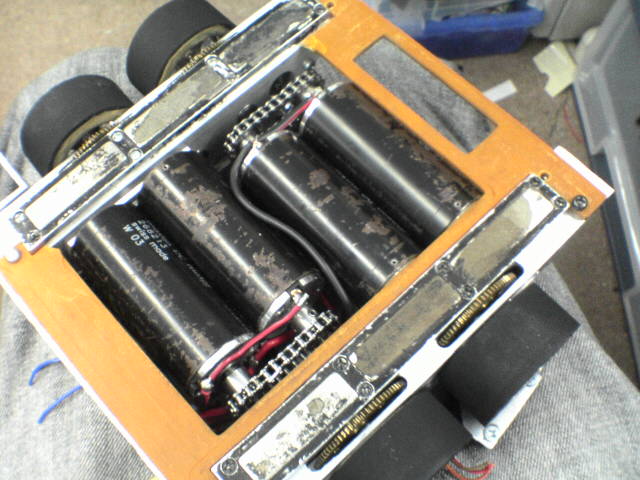

 出力:maxon motor RE30 ×4(60W 18V)
 片側に2本ずつ使用(片輪120W、全240W)



150W2本等に比べるとモータの数は増えるが小さいので結果的に機体に収め易い。
ただ駆動系のロスが増えるので何ともいえない

この辺の長所短所は戦闘機のエンジン部分に似ているなぁ…

―――――回路―――――
 CPU:tiny2313
 モータドライバ:K3142 と J555のHブリッジ
 センサー:omron E3Z ×3


 最近、対光電のステルス装甲をつけてる高速型が多いので超音波センサーをつけたい

―――――吸着装置―――――
 媒体:ネオジウム磁石 寸法40×11×6 数量6
 吸着力:わかんね(´・ω・`)

―――――ブレード―――――
 0.6mmのバネ材の上にフェザーの刃を貼っている。角度は30度
 ブレードが欠けたら負けとかそんなレベルじゃなく、ぶつかった瞬間にブレードの下地0.6mmのバネ材が曲がって試合にならない。




 欠陥だらけじゃないか…orz
 とりあえず来年は手を抜かないように頑張りたい。
